Hydrometrische Messungen

Die Quantität des Wassers ist in vielen Bereichen von grosser Bedeutung. Wassermengen zu messen ist aber oft eine Herausforderung.

Anhand der Gegebenheit vor Ort ist es ent-scheidend, die richtige Messmethode zu wählen und eine geeignete Messstelle zu finden.

Punktuelle Abflussmessungen führen wir anhand der Salzverdünnungsmethode, mit hydrometrischen Messflügeln oder mit einem ADCP durch.

Kontinuierliche Messungen von Abflussmengen können anhand einer Pegelmessung und einer Eichkurve realisiert werden.

Bei befestigten Gerinnen oder in Rohren kommen auch Ultraschallverfahren zum Einsatz.

Salzverdünnungsmethode

Bei dieser Methode wird eine bekannte Menge Salz in ein Gewässer eingebracht und stromabwärts die Änderung der elektrischen Leitfähigkeit gemessen. Aus der zeitlichen Verdünnungskurve lässt sich berechnen, wie stark das Salz verdünnt wurde und damit der Abfluss des Wassers bestimmen. Das Verfahren eignet sich besonders für kleine bis mittlere Gerinne mit turbulenter Durchmischung.

Die Wahl einer geeigneten Messstelle ist hier entscheidend um gute Messresultate zu erhalten. Für diese Messmethode eignet sich unser BlueDISCHARGE-Messsystem.

ADCP - Acoustic Doppler
Current Profiler

Mit einem ADCP lassen sich Abflussmessungen von mittleren bis grossen Flüssen auf einfache Weise durchführen. Mit einem Messboot wird das Gewässer mehrmals durchquert und die verschiedenen Strömungsgeschwindigkeiten des Querprofils gemessen. Die Daten des Messbootes werden während der Messung via Bluetooth an einen Laptop am Ufer gesendet und dort aufgezeichnet.

Dieses Querprofil eines Gewässers visualisiert die Strömungs-geschwindigkeiten welche verschieden eingefärbt sind. Am Rand ist die Strömung kleiner und gegen die Mitte wird sie grösser. Die Software berechnet anhand der aufgezeichneten Daten direkt den Abflusswert.

Hydrometrische Flügel

Beim hydrometrischen Flügel wird die Fliessgeschwindigkeit des Wassers über die Drehzahl eines kleinen Propellers gemessen, der in die Strömung gehalten wird. Die Anzahl der Umdrehungen pro Zeit ist direkt proportional zur Strömungsgeschwindigkeit und wird elektronisch erfasst. Die Strömungsgeschwindigkeiten werden an mehreren Punkten im Querschnitt gemessen und anhand der Querschnittsfläche der Abfluss berechnet.

Voraussetzung für eine Abflussmesung ist hier ein stabiles, befestigtes Gerinne sowie ein bekannter Gewässerquerschnitt.

Kontinuierliche Abflussmessungen

Kontinuierliche Abflussmessungen sind wichtig für Hochwasser-vorhersagen und Wasserbewirtschaftung. Sie beruhen auf der automatischen, fortlaufenden Messung des Wasserstands, zum Beispiel mit Drucksonden oder Radar.

Um den tatsächlichen Abfluss zu bestimmen, ist eine Eichkurve nötig, die den Zusammenhang zwischen Wasserstand und Abfluss beschreibt. Diese wird durch einzelne Direktmessungen bei verschiedenen Pegeln erstellt.

Nur durch die Kombination von kontinuierlicher Pegelmessung

und Eichkurve lassen sich Abflüsse zuverlässig berechnen. Da sich Gewässerbedingungen ändern können, muss die Kurve regel-mäßig überprüft und angepasst werden.

Erstellen von Eichkurven

Es bedarf der geeigneten Tools und Erfahrung um Eichkurven zu erstellen. Dabei ist entscheidend, dass die punktuellen Abfluss-messungen von guter Qualität sind.

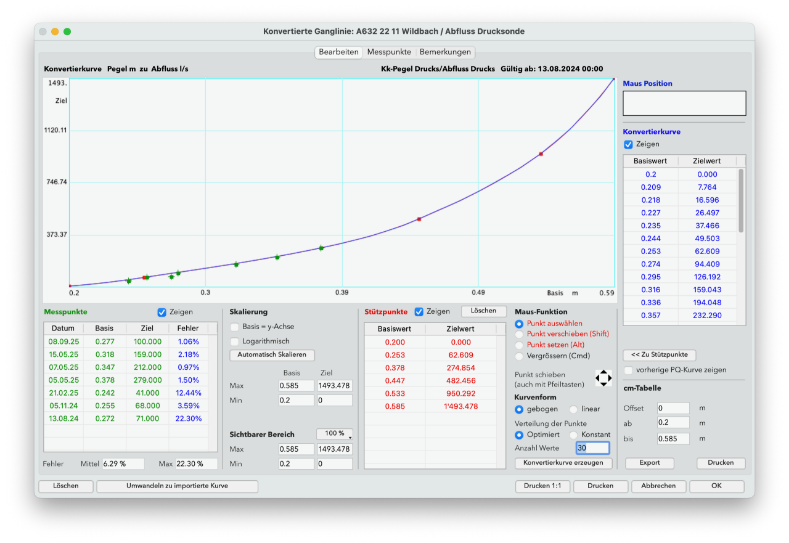

Mit unserer Hydrometrie-Applikation HydroPRO lassen sich Eich-kurven schnell und einfach konstruieren. Die Abflussmessungen werden hinterlegt und die Eichkurve mit dem leistungsfähigen Editor konstruiert. Die Kurve lässt sich als Zentimeter-Tabelle oder grafisch exportieren.
